電気ヒーターカートリッジは、MgO粉末またはMgOチューブ、セラミックキャップ、抵抗ワイヤー(NiCr2080)、高温リード、シームレスなステンレススチールシース(304、321、316、800、840)で作られた機器です。通常チューブの形で、それは一連の穴を通して金属ブロックへの挿入の加熱applications.by方法で使用されます。

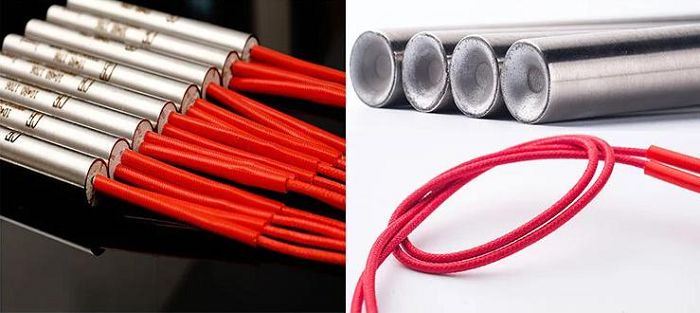

11(001)

カートリッジヒーターは、高密度と低密度の2つの基本的な形式で製造されています。高密度カートリッジヒーターはプラスチック射出成形、金型、プトンなどを加熱するために使用されますが、低密度カートリッジヒーターは、包装機械、ヒートシール、ラベリングマシン、ホットスタンプ用途に適しています。

金型のパラメータのためのカートリッジヒーター
抵抗加熱ワイヤー材料	Cr20Ni80
チューブ素材	SS304,SS316,SS310S,SS321,インコロイ800,インコロイ840
チューブ径	3-30mm
直径許容差	-0.02~0.2mm(ご要望に応じて)
チューブの長さ	15-3000mm
長さ公差	±1mm
最大温度	800°C
ワット数許容範囲	-10%~5%
電圧	12V/24V/36V/48V/110V/220V/230V/380V/415V/440V
標準コールドゾーン	5-10mm
絶縁抵抗(冷たい)	≥500MΩ
最大漏れ電流	≤0.5mA
熱電対	タイプ J 、タイプ K、タイプ E
